VERSION S/SQ mod

Přehled jednotlivých verzí (označení * znamená použití i v následující verzi tiskárny)

	S (original 2015)	SQ 2020 (ukončená verze)	SQ 2022 (rozpracováno)
Návody ke kompletaci tiskárny
CAD 3D výkres - Rhinoceros	-	Molestock-2020.3dm - (35 MB)	Molestock-2021_v02.3dm
Návod na stavbu	V rámci časopisu e-Mole č. 3-4/2015, str.72-116	podrobný postup	-
Změny mezi verzemi	-	provedené změny	-
CAD 2D výkres - plotýnka	Molestock-milled_plate-v01.dxf	-	-
Firmware tiskárny
Marlin - firmware .HEX	-	Marlin-Molestock_v109.zip	-
Marlin - firmware zdrojový kód	Source Code 1.0.2-2 + Config update (3.11.2018)	Source Code 1.1.4 + Config update 1.0.9	Config update 2.0.0
Nahrávač firmwaru - soubory .hex	XLoader v1.0 (0.7 MB)	*	*
USB ovladač pro Arduino	CH341 ke ztažení (0.2 MB)	*	*
Arduino - programování firmwaru	Arduino , verze 1.0.6	Arduino , verze 1.8.13	*
Repetier - ovládání pomocí vzdálené správy	Repetier ke ztažení (58 MB) , verze 2.1.6	*	*
Ovládání pomocí LCD nabídky	English version [EN]	Popis "Menu LCD" v1.0.9 [CZ]	Popis "Menu LCD" v2.0.0 [CZ]
Příprava dat pro tisk
3D data pro tisk - obecný formát	STL, OBJ, 3MF	*	*
Tiskový G-kód - Průša-Slicer profil	-	PrusaSlicer_update-017.exe (stažený soubor umístit do: "\AppData\Roaming\PrusaSlicer\" a spustit)	PrusaSlicer_update-100.exe
Tiskový G-kód - KISSlicer profil	KISSlicer 1.5 (ZIP s konfigurací)	-	-
Kalibrace tiskárny
Extruder	-	1) kalibrace extruderu	*
Podložka	-	2) kalibrace horizontální roviny podložky	*
Podložka	-	3) kalibrace podložky s hrotem trysky	*
Podložka	-	4) kalibrace nastavení „rovinnosti pohybu“	*
Testovací objekt Molestock-calibration-A-v01.stl	-	5) vytisknout první testovací objekt	*
Testovací objekt Molestock-calibration-B-v01.stl	-	6) kalibrace pro tisk správných rozměrů	*
Testovací objekt Molestock-calibration-C-v03.stl	-	7) pokročilá kalibrace DELTA geometrie	*
	V rámci časopisu e-Mole č. 3-4/2015, str.111-115	-	-
Díly tiskárny
Soupis dílů	V rámci časopisu e-Mole č. 3-4/2015, str.74	Soupis použitých dílů	-

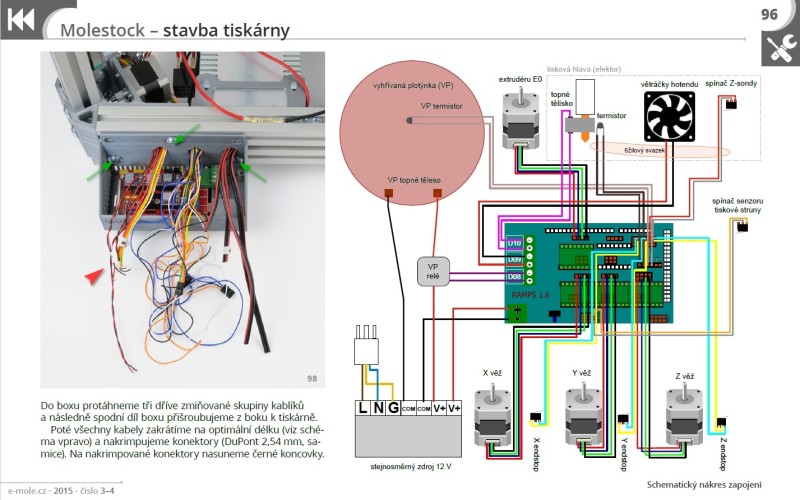

Elektronické schéma	V rámci časopisu e-Mole č. 3-4/2015, str.96	Blokové schéma	Blokové schéma
Tisková hlava s topným tělískem a čidlem teploty	-	-	TECH-MODEL 2019 12V,
Tisková hlava s topným tělískem a čidlem teploty	REBELMOD V3 12V	REBELMOD PTFE V4 12V,	*
Duální pohon (klon BondTech) Dual Drive	-	-	Duální pohon " TVRZENÝ " s ložisky,

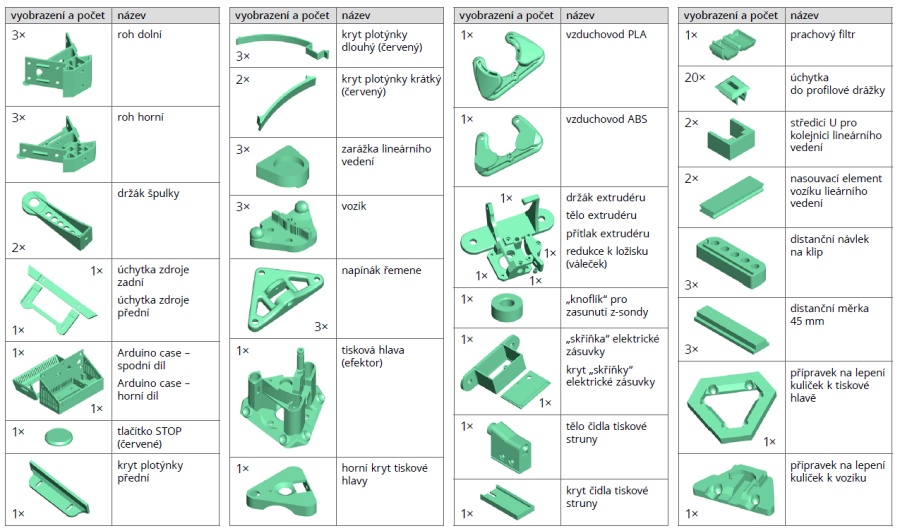

Tištěné plastové díly tiskárny
	S (original 2015)	SQ 2020 (konečná verze)	SQ 2022 (rozpracováno)
Držák vyhřívané podložky, malý a velký	-	Alternative-bed_holder-v01.stl	*
Pojistná matice šroubu M3	-	Bed_nuts_hictop.stl	*
Přípravek na lepení kuliček k vozíku	Molestock-mag_carriage-beads_gluer-HIWIN-v02.stl	*	*
Přípravek na lepení kuliček k tiskové hlavě	Molestock-mag_effector-beads_gluer-v02.stl	*
Koncovka diagonální tyče	Molestock-alternative_mag_rod-v04.stl	*	*
Napínák řemene	Molestock-belt_tensioner-v04-HIWIN.stl	*	*
Roh dolní	Molestock-corner_bottom-v05.stl	*	*
Zarážka hadičkové rychlospojky	Molestock-bowden_clip-v01.stl	*	*
Úchytka do profilové drážky	Molestock-cable_clamp-v02.stl	Molestock-cable_clamp-v03.stl	*
Aurdino case horní pro LCD SC2004	Molestock-el_case-v04-top.stl	*	*
Aurdino case dolní	Molestock-el_case-v04-bottom.stl	Molestock-el_case-v05-bottom.stl	*
Extruder SQ (tělo, přítlak)	-	Molestock-SQmod-extruder-v02.stl	SQmod-extruder-spool-holder-v01.stl
Držák extruderu (univerzální)	-	Extruder_holder-v02.stl	-
Extruder (držák, tělo, přítlak a redukce k ložisku)	Molestock-extruder-v06.stl	Molestock-extruder-v06b.stl	-
Tělo čidla tiskové struny	Molestock-filament_runout_probe-body-v02.stl	*	-
Kryt čidla tiskové struny	Molestock-filament_runout_probe-cover-v02.stl	*	-
Zarážka lineárního vedení	Molestock-linear_guide_support-v02.stl	*	*
Vozík	Molestock-mag_carriage-v05b-HIWIN.stl	Molestock-mag_carriage-v01-IGUS_TW.stl	*
Tisková hlava (efektor)	Molestock-mag_effector-v07.stl	Molestock-mag_effector-v08.stl	SQmod-mag_effector-v01.stl
Horní kryt tiskové hlavy	Molestock-mag_effector-top_cover-v03.stl	Molestock-mag_effector-top_cover-v04.stl	-
Vzduchovod ABS	Molestock-mag_effector-air_duct-ABS-v06.stl	*	-
Vzduchovod PLA	Molestock-mag_effector-air_duct-PLA-v06.stl	*	-
Úchytka zdroje přední a zadní	Molestock-power_source-holder-v04.stl	*	*
Skříňka a kryt elektrické zásuvky	Molestock-power_switch_case-v03.stl	Molestock-power_switch_case-v04.stl	*
Držák špulky	Molestock-spool_holder-v01.stl	*	-
Roh horní	Molestock-corner_top-v03b2-HIWIN.stl	*	*
Distanční váleček plotýnky	Molestock-printed_insulating_spacer-v02.stl	-	-
Kryt plotýnky přední	Molestock-covering_front-v01.stl	-	-
Kryt plotýnky dlouhý	Molestock-covering_long-v02.stl	-	-
Kryt plotýnky krátký	Molestock-covering_short-v02.stl	-	-
"Knoflík" pro zasunutí Z-sondy	Molestock-z-probe_parking_button-v01.stl	-	-
LCD - Otočný knoflík	Molestock-encoder_knob-v01.stl	-	-
LCD - Tlačítko stop	Molestock-el_case-stop+1mm-v01.stl	-	-
Distanční návlek na klip uchycení skla	Molestock-clip_distance-v01.stl	-	-
Prachový filtr	External-dust_filter.stl	-	-
MOLESTOCK S , originální Molestock tištěné díly bez úprav:

VERSION SQ mod

Návody k používání tiskárny

• Zavést filament [EN]
• Vytáhnout filament [EN]
• Výměna filamentu během tisku [EN]
• Tipy pro přípravu podložky - sklo/zrcadlo [CZ]
•
• Problémy s tiskem
• Tipy pro CAD design vhodný pro 3D tisk [CZ]
• Průvodce materiály filamentu [CZ]
• Materiály filamentu - z praxe [CZ]
• Vše o tryskách s různým průměrem [CZ]
• Průvodce použitím tiskových výplní [CZ]
• Vady tisku [CZ]
•
• Údržba tiskárny
• Popis výměny trysky za jinou [EN]
• Popis drivery motorů [CZ]

VERSION 2.4

Export tiskových souborů G-code

• PrusaSlicer ke ztažení (54 MB)
  + aktualizovat nastavení souborem: PrusaSlicer_update-xxx.exe
• open-sourcový, plně vybavený a pravidelně aktualizovaný nástroj, který obsahuje vše, co potřebujete k exportu perfektních tiskových souborů pro vaši 3D tiskárnu.
•

  při prvním spuštění se spustí "Průvodce nastavením", nastavit v položce "Prusa FFF" a "Prusa MSLA" na žádné tiskárny, v položce "Ostatní výrobci" vybrat tiskárnu Emole. Automaticky se přidají profily materiálú a profily kvality tisku.
  ← kliknutím zvětšit

• Stručný návod pro PrusaSlicer (0.7 MB)
• Návod na webu výrobce PrusaSlicer (CZ/EN)
• další možností nápovědy je kliknutí na vybranou položku přímo
• v nastavení programu (web výrobce, CZ/EN)
•

Ukládání projektů - 3D Manufacturing Format, kompresní zip
verze 1.2.3 (16.8.2018)

• 3MF je datový formát založený na XML - obsahuje definice pro data související s 3D výrobou, včetně rozšiřitelnosti třetích stran pro vlastní data.
• - Více objektů ve scéně, obsahuje jednotku scény
• - Informace o barvě a textuře, náhled (lze ručně vyměnit např. za fotorender)
• - Kompletní nastavení PrusaSliceru včetně: profilu tiskárny, ručně vytvořených podpěr, nastavení variabilní výšky vrstvy, modifikátorů
•

VERSION 1.75 mm

Nejlevnější ceny filamentů (tiskových strun) za 1 kg

• levné = nevalná kvalita, kolísání průměru struny na jedné cívce,
  špatný návin na cívce (zkroucení cívky, není po vrstvách, překřížení, zasukování)
• GEMBIRD Holandsko - 279 Kč (černá, červená, transparent)
• GEMBIRD Holandsko - 301 Kč (modrá)
• GEMBIRD Holandsko - 310 Kč (zelená)
• GEMBIRD Holandsko - 317 Kč (natural)
• GEMBIRD Holandsko - 328 Kč (žlutá)
•   . . .
• Filament-PM Česko - 417 Kč (růžová, zelená)
• EkoMB Česko - 449 Kč (různé barvy)
• Devil Design Polsko - 489 Kč (různé barvy)
•   . . .
• extra = kvalitní materiál, přesnost průměru struny do 0.02 mm na jedné cívce, pravidelný návin na cívce po vrstvách
• Prusament Česko - 599 Kč (různé barvy)

VERSION 1.75 mm

Nejlevnější ceny filamentů (tiskových strun) za 1 kg

• levné = nevalná kvalita, kolísání průměru struny na jedné cívce,
  špatný návin na cívce (zkroucení cívky, není po vrstvách, překřížení, zasukování)
• C-Tech Polsko - 311 Kč (zelená)
• GEMBIRD Holandsko - 318 Kč (natural)
• GEMBIRD Holandsko - 323 Kč (zelená, červená)
• C-Tech Polsko - 342 Kč (bílá)
• C-Tech Polsko - 353 Kč (černá, modrá)
•   . . .
• EkoMB Česko - 439 Kč (různé barvy)
• Filament-PM Česko - 463 Kč (transp. červená)
• Devil Design Polsko - 489 Kč (různé barvy)
•   . . .
• extra = kvalitní materiál, přesnost průměru struny do 0.02 mm na jedné cívce, pravidelný návin na cívce po vrstvách
• Prusament Česko - 699 Kč (různé barvy)

Delta Printers Models

3D Printer List - Delta printers

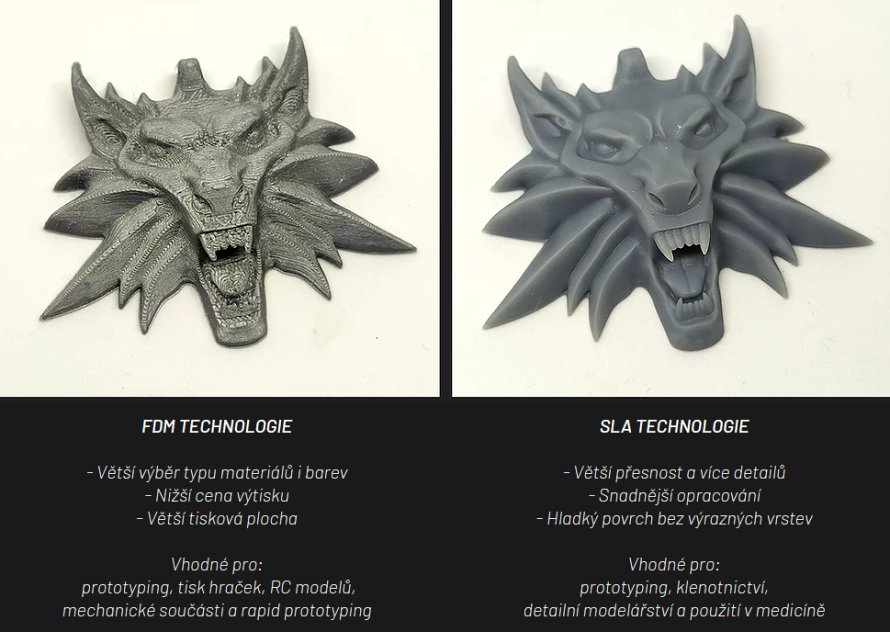

FFF/FDM technologie - (Fused Filament Fabrication/ Fused Deposition Modeling) nanášení roztaveného materiálu v tenké vrstvě.

Ceny stavebnic od 6.000 Kč

SLA technologie - (Stereolitografie) dochází k vytvrzování tekutého kompozitu laserovým paprskem.

DLP technologie - dochází k vytvrzování tekutého kompozitu LED světlem.

Ceny stavebnic podle typu a velikosti LCD panelu od 10.000 Kč

MSLA technologie - dochází k vytvrzování tekutého kompozitu působením světla v kombinaci LCD panelu a UV diody.

Prusa SL1 stavebnice (MSLA) + Mycí a vytvrzovací stanice - cena 49.990 Kč
